Sketch Feature를 생성 하기위해서는 스케치 모드에서 설계자가 다양한 도구를 사용 하여 스케치를 해야 합니다. 선과 원을 이용하여 제품의 2D 형상을 대략적으로 만들수 있습니다. 트림과 같은 도구를 이용하여, 2D 형상을 편집 합니다.
구속 조건과 치수를 기입하여 2D 형상의 변형을 제어 합니다. Solid 모델을 만들기 위해 스케치 형상은 반드시 겹치는 선이 없는 교차 하는 선이 앖는 폐곡선이 이어야 합니다.
Creo는 스케치 모드에 다양한 도구를 제공 합니다. 이것을 적절하게 (?) 사용 하여, 모델을 변형을 제어 합니다.
1. Setup 탭

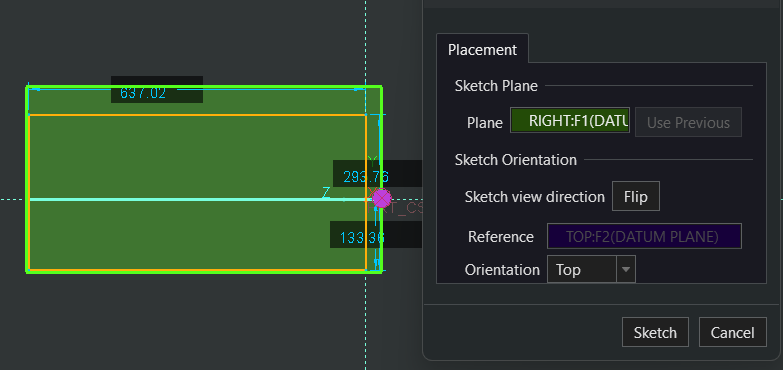

. Sketch Setup
스케치를 만들거나 편집할 때 사용되는 도구와 기능을 의미합니다. Sketch Setup을 사용하여 스케치를 작성할 3D 모델의 평면을 선택할 수 있습니다. 이를 통해 스케치를 그릴 위치를 정의할 수 있습니다. Sketch Setup은 스케치를 시작하고 관리하는 데 도움이 되는 강력한 도구 중 하나이며, 제품 디자인 및 모델링 작업에서 중요한 역할을 합니다. CREO를 사용하는 경우, Sketch Setup 기능을 숙지하고 활용하여 스케치 작업을 보다 효과적으로 수행할 수 있습니다.

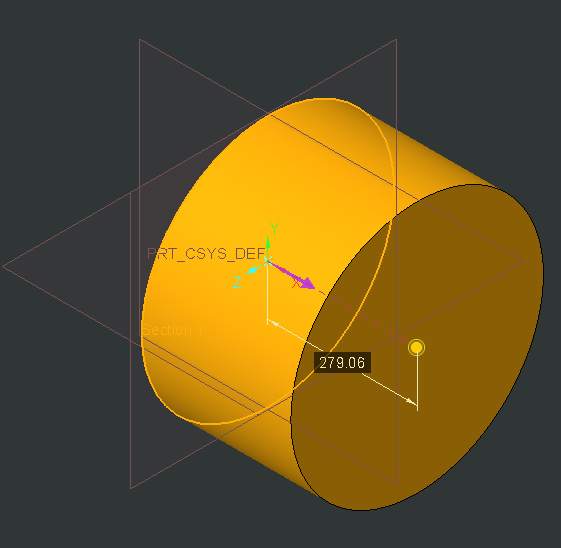

Sketch View Direction 기능은 "Flip" 버튼을 사용하여, 밀어내기 방향을 정의 합니다.
Flip 전 | Flip 후 |
![]() |
![]() |
Orientation 기능 스케치 평면의 회전을 정의 합니다. Sketch View Direction 방향과 조합 하면 , 8가지 조합이 가능 합니다.
Orientation > Top | Orientation > Left |
![]() |
![]() |
. Reference
스케치를 만들거나 편집할 때 다른 기하 요소를 참조하여 작업하는 기능입니다. 이 기능을 사용하면 스케치를 더 정확하게 조작하고 조절할 수 있습니다. Reference 기능은 다음과 같은 몇 가지 방식으로 작동할 수 있습니다:
1) **스케치 요소 참조**: Reference 모드에서 스케치 요소 (선, 원, 포인트 등)를 선택하여 해당 요소를 다른 스케치에 참조할 수 있습니다. 이를 통해 스케치 요소의 크기, 위치 또는 각도를 참조 스케치로부터 가져올 수 있습니다.
2) **모델 기하학 참조**: 3D 모델의 기하학을 참조하여 스케치를 만들 수 있습니다. 예를 들어, 3D 모델의 특정 표면 또는 엣지를 참조하여 스케치를 해당 기하학에 정렬하거나 배치할 수 있습니다.
3) **제약 참조**: Reference 모드에서는 스케치 요소 간의 관계를 설정할 수도 있습니다. 다른 요소를 기준으로 스케치 요소를 정렬하거나 제약을 추가할 수 있습니다.
Reference 기능을 사용하면 스케치 작업을 더욱 정확하게 수행할 수 있으며, 다른 기하 요소와의 상호 작용을 통해 모델링 프로세스를 더 효율적으로 진행할 수 있습니다. 이 기능을 사용하면 제품 디자인 및 CAD 작업을 더욱 효과적으로 수행할 수 있습니다.
. Sketch View
스케치를 만들거나 편집할 때 스케치 평면을 3D 에서 2D 시각적 관점에서 보고 조작할 수 있는 기능을 의미합니다.
2. Get Data 탭
타 CAD 데이터의 파일을 가져 올수 있습니다. 대량의 선, 원의 갯수를 가져올수 없습니다, 치수선, 및 Text는 제거 해야 합니다. 가져올수 있는 데이터 타입은 아애와 같습니다.
3. Operation 탭
"Operation"은 Creo 스케치 모드에서 스케치 요소를 선택 하고 복사 붙여넣기 하는데 사용되는 명령입니다.
1. select : 스케치 모드에서 만든 모든 요소를 선택 합니다
2. cut : 선택된 요소를 메모리로 복사하고, 잘라내기 합니다
3. copy : 선택된 요소를 메모리로 복사 합니다
4. paste : 메모리에 저장된 요소를 붙여 넣기 합니다
5. operation > delete
6. operation > replace
스케치 내에서 특정 요소를 다른 요소로 대체하는 데 사용됩니다. 이것은 스케치를 수정하고 기하학적 모양을
조절할 때 유용합니다.
7. operation > constrution
스케치 내의 요소를 구성 요소로 만들거나 비 구성 요소로 만들 수 있도록 하는 명령입니다. 이를 통해 스케치의
구조를 제어하고 디자인을 조작할 수 있습니다. 구성 요소를 사용하여 스케치를 더 명확하게 표현하거나 다른 요소에
대한 참조 선을 만들 수 있습니다. 또한 구성 요소를 사용하여 스케치의 가시성을 향상시킬 수 있습니다.
8. operation > toggle lock
스케치 요소를 잠금 상태로 전환하거나 잠금 해제하는 데 사용됩니다. 요소를 잠금 상태로 설정하면 해당 요소를
편집하거나 이동할 수 없으므로 스케치 작업 중에 특정 부분을 실수로 수정하는 것을 방지할 수 있습니다.
스케치의 어떤 부분이 편집 가능하고 어떤 부분이 실수로 변경을 방지하는 데 도움이 되도록 제어할 수 있습니다.
이를 통해 디자인의 무결성을 유지할 수 있습니다.
9. operation > convert to > strong
스케치 내에서 강한 참조로 요소를 변환하는 기능입니다. 이것은 스케치 요소에 대한 제약 조건을 부여하고, 요소의
위치 및 관계를 보다 강력하게 제어하려는 경우에 사용됩니다.
강한 참조(Strong Reference)란, 스케치 요소를 다른 스케치 요소나 모델의 기하학적 요소와 관련시키는 것을
의미합니다. 이것은 해당 요소가 해당 스케치나 모델 내의 다른 변경에 영향을 받을 수 있음을 나타냅니다.
강한 참조로 변환된 요소는 스케치를 수정하거나 모델을 업데이트할 때 중요한 역할을 할 수 있습니다.
스케치 내의 요소 간 더 강력한 관계를 설정하고 디자인을 정확하게 제어할 수 있습니다. 이를 통해 디자인이
변경되거나 업데이트될 때 요소 간의 일관성을 유지할 수 있습니다.
10. operation > convert to > reference
선택된 치수를 참조 치수로 변경 합니다
11. operation > convert to > perimeter
스케치 내의 여러 요소를 하나의 경계(Perimeter) 요소로 결합하는 기능입니다. 이것은 여러 선, 곡선 또는 다른 스케치
요소를 선택하여 그룹으로 묶고, 이 그룹을 경계 요소로 변환하여 스케치 내의 단일 경계를 만드는 데 사용됩니다.
12. operation > convert to > spline
스케치 내의 일부 기하 요소(주로 선 또는 곡선)를 스플라인으로 변환하는 기능입니다. 스플라인은 곡선의 부드럽고
연속된 표현을 제공하며, 디자인에 유연성을 추가하는 데 사용됩니다.
13. operation > convert to > tapered
