Creo Parameteric 주요 개념



Creo의 특징



1.솔리드 모델



Creo의 Solid 모델은 제품 개발 과정의 핵심이며, 다양한 분야의 엔지니어 및 디자이너가 협업하고 효율적으로 제품을
디자인, 분석, 제조할 수 있도록 돕는 중요한 요소입니다. "Solid 모델"은 실제 제품의 형상과 기하학적 속성을 정확하게 표현하는 3차원 디지털 모델을 의미합니다. 이 모델은 현실 세계의 물체를 디지털 공간에서 묘사하며, 제품의 구성 요소와 구조를 정확하게 나타냅니다.



• 체적 및 형상 정보:
  Solid 모델은 제품의 형상과 물체의 체적을 정확하게 표현합니다. 이를 통해 제품의 크기, 형태, 특성 등을 시각화할 수 있습니다.
• 제품 이해력 증대 :
  Solid 모델은 부품이나 어셈블리의 내부와 외부를 모두 포함하여 모델링합니다. 이로써 부품 간의 관계와 구성이 명확히 드러나며, 어셈블리의 각 부품이 어떻게 상호작용하는지 이해하기 쉽습니다.
• 시뮬레이션 및 분석:
  Solid 모델은 제품의 물리적 특성을 시뮬레이션하고 분석하는 데 사용됩니다. 각 부품의 형상과 속성을 기반으로 강도, 휘도, 열 전달 등 다양한 요소를 평가할 수 있습니다.
• 생산 및 제조 준비:
  Solid 모델은 제조 공정에 필요한 정보를 제공합니다. 부품의 형상, 치수, 허용 오차 등은 실제 생산 과정을 계획하고 공정을 준비하는 데 도움을 줍니다.
• 렌더링과 시각화:
  Solid 모델을 이용하여 높은 품질의 렌더링 이미지를 생성하고, 제품이 실제로 어떻게 보일지 미리 시각화할 수 있습니다.

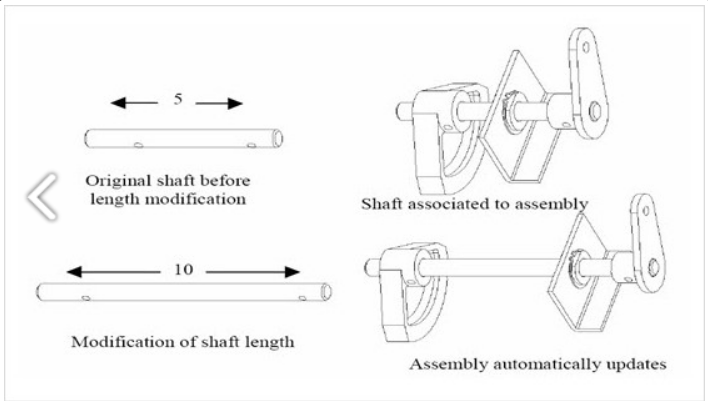

2. Associate 모델

Associate 모델 기능은 Creo의 주요 특징 중 하나로, 다른 요소들과의 연결성을 강조하는 기능입니다. 이 기능을 통해 모델 내의 요소들 간에 파라미터, 치수, 제약 조건 등이 연결되어 있어 한 요소를 수정하면 이와 연관된 모든 요소들이 자동으로 업데이트됩니다. 이것은 설계자들이 변경 사항을 빠르게 반영하고 모델의 일관성을 유지할 수 있게 해줍니다.

예를 들어, 제품의 크기를 변경하거나 구성 요소의 위치를 이동시키는 경우, Associate 모델 기능을 활용하여 이러한 변경 사항이 설계 전체에 자동으로 적용되게 할 수 있습니다. 이로써 사용자는 수동으로 각각의 요소를 수정하거나 조정할 필요 없이 더 효율적으로 디자인을 개발하고 변경할 수 있습니다.

요약하자면, Creo의 Associate 모델 기능은 3D CAD 모델 내의 요소들 간의 연결성을 강조하여 변경 사항을 빠르게 반영하고 모델의 일관성을 유지하는데 도움을 주는 기능입니다.



[ Associate ]

3.Feature Base 모델

Creo의 Feature 베이스 모델은 CAD 소프트웨어에서 사용되는 설계 접근 방식 중 하나입니다. 이러한 방식은 설계를 조합 가능한 기능 단위로 나누어 처리하며, 각 기능은 모델의 구성 요소 또는 조작을 나타내는데 사용됩니다. 이에 따라 Creo의 Feature 베이스 모델의 장점은 다음과 같습니다:

• 유연성과 수정 용이성:
  Feature 베이스 모델은 각각의 설계 기능이 독립적으로 작동하므로, 디자인 변경이 발생할 때 해당 기능만 수정하면 됩니다. 이로써 큰 변화가 필요한 경우 전체 모델을 수정하는 것보다 훨씬 효율적이고 빠르게 수정할 수 있습니다.
• 이력 기록:
  Feature 베이스 모델은 각 기능이 순차적으로 적용되는 방식을 사용합니다. 이렇게 하면 각 변경 사항의 이력이 자동으로 기록되므로 나중에 수정 내역을 추적하거나 이전 상태로 돌아갈 수 있습니다.
• 재사용성:
  각 기능은 모델의 구성 요소를 나타내므로, 비슷한 요소들을 다시 사용하거나 복제하여 사용하기 쉽습니다. 이는 설계 과정에서 일관성을 유지하고 시간을 절약하는데 도움이 됩니다.
• 디자인 반복 및 최적화:
  Feature 베이스 모델은 특정 기능을 반복해서 사용하여 설계를 최적화하거나 다양한 시나리오를 시험하는 데 유용합니다. 다양한 디자인 옵션을 빠르게 시도해보며 최상의 결과를 얻을 수 있습니다.
• 팀 작업 및 협업:
  여러 사용자가 동시에 작업할 수 있으며, 각자의 작업을 분리된 기능으로 나누어 협업하기 용이합니다. 이로써 팀원 간의 충돌이나 중복 작업을 방지할 수 있습니다.
• 고수준의 추상화:
  Feature 베이스 모델은 복잡한 설계를 각각의 간단한 기능으로 분해하는 방식을 사용하므로, 디자인 과정을 더 관리 가능한 수준으로 분리할 수 있습니다.

요약하자면, Creo의 Feature 베이스 모델은 설계의 유연성, 수정 용이성, 이력 기록, 재사용성, 최적화 가능성 및 협업 용이성 등 다양한 장점을 제공하여 효율적이고 원활한 설계 작업을 가능하게 합니다.











새부 내용은 아래 사이트를 참고 하세요...

Creo Parametric 개념 - 솔리드 모델



---
