Creo Interface

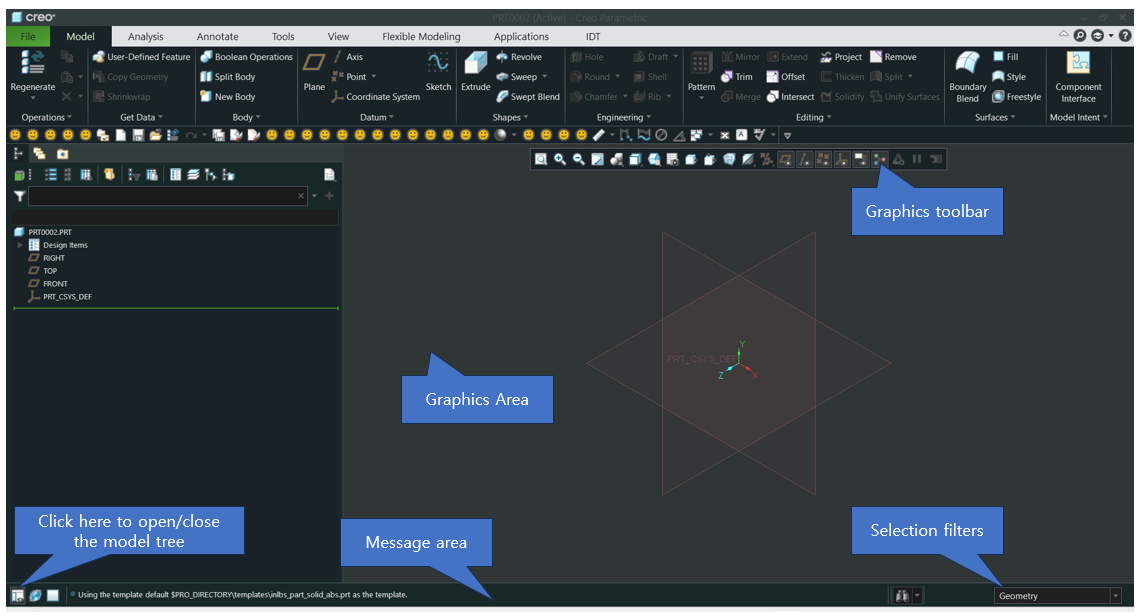

□ Main Window

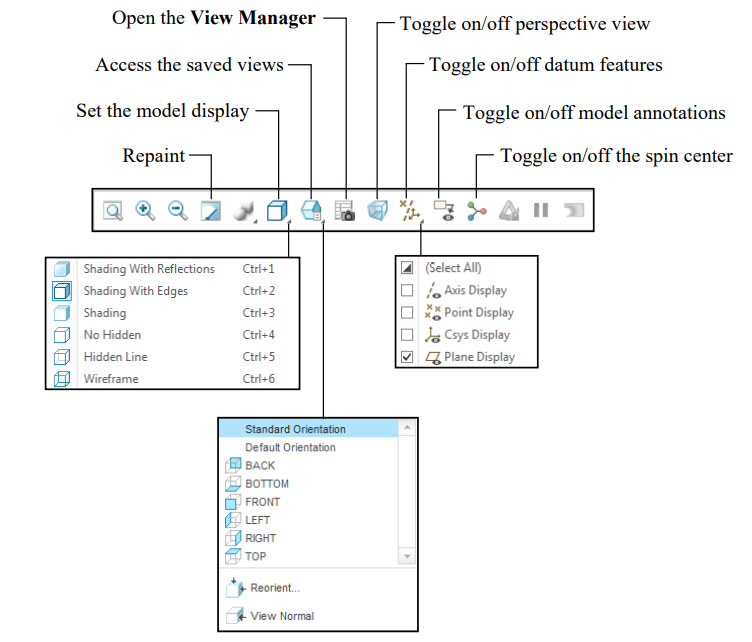

• Graphics toolbar

3D 모델링 및 디자인 작업을 수행하는 동안 그래픽 표현과 상호 작용을 제어하기 위한 도구 모음입니다. Graphics toolbar에는 다양한 그래픽 관련 기능이 있으며, 모델을 시각적으로 조작하고 표현하는 데 사용됩니다.



• Repaint 아이콘을 사용하여 그래픽 영역을 새로 고쳐야 하는 경우가 많습니다.
• set the model display - 아래와 같이 풀다운 목록에서 적절한 옵션을 사용하여 모델 표시를 설정합니다.
• access the saved display - 저장된 보기는 아래 표시된 풀다운 목록을 사용하거나 보기 관리자를 사용하여 액세스할 수 있습니다.
• toggle on/off datum features - 아래와 같이 풀다운 목록을 사용하여 데이텀 기능 표시를 켜거나 끕니다.
• toggle on/off model annotations - 아래와 같이 아이콘을 사용하여 모델 주석 표시를 켜거나 끕니다.
• toggle on/off  the spin center - 회전 중심은 좌표계와 유사하게 보이는 모델의 세 가지 색상 항목입니다. 회전 중심은 모델의 중심에 위치하며 모델이 회전하는 지점입니다.

• Graphics Area

사용자가 3D 모델을 시각적으로 보고 편집하는 데 사용되는 메인 작업 공간입니다. Graphics Area는 CAD 모델의 실제 시각적 표현을 표시하며, 모델의 회전, 확대/축소, 선택, 그리기 및 편집을 수행하는 데 사용됩니다.

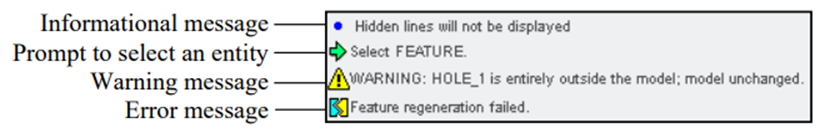

• Message Area

Creo Parametric에서 "Message Area"는 사용자에게 시스템 메시지, 경고, 오류 및 정보 메시지를 표시하는 영역입니다. 이 영역은 Creo Parametric 소프트웨어와 상호 작용하면서 발생하는 다양한 메시지 및 알림을 사용자에게 제공합니다. Message Area의 주요 기능은 다음과 같습니다:

1. **오류 및 경고 표시**: Creo Parametric에서 모델링, 그리기, 어셈블리 작업을 수행하면 오류 또는 경고 메시지가 발생할 수 있습니다. Message Area는 이러한 문제를 감지하고 사용자에게 표시합니다. 오류 및 경고 메시지를 확인하면 설계 오류를 신속하게 해결하고 모델의 무결성을 유지할 수 있습니다.

2. **알림 및 정보 메시지**: 소프트웨어에서 작업을 수행하는 동안 중요한 정보나 알림 메시지를 사용자에게 제공합니다. 예를 들어, 작업이 성공적으로 완료되었거나 특정 작업을 수행하기 위한 지침을 제공하는 메시지를 표시할 수 있습니다.

3. **메시지 필터링**: Message Area는 메시지 유형 (오류, 경고, 정보)에 따라 필터링할 수 있는 기능을 제공합니다. 이를 통해 사용자는 특정 유형의 메시지에만 주의를 기울일 수 있습니다.

4. **링크 및 참조**: Message Area의 메시지는 종종 문제를 해결하기 위한 도움말, 설명 또는 추가 정보에 대한 링크 또는 참조를 포함할 수 있습니다. 이를 통해 사용자는 문제 해결을 위한 자세한 정보에 빠르게 액세스할 수 있습니다.

5. **메시지 기록**: Message Area에는 이전에 발생한 메시지가 기록되기 때문에 사용자는 작업 이력을 추적하고 이전에 발생한 오류 또는 경고를 다시 확인할 수 있습니다.

Message Area는 Creo Parametric 사용자가 모델링 및 디자인 작업을 진행하는 동안 중요한 정보를 보고 문제를 신속하게 해결하는 데 도움이 되는 중요한 도구 중 하나입니다. 사용자는 Message Area를 주기적으로 확인하여 작업 중 발생한 메시지를 확인하고 대응할 수 있습니다.

---
